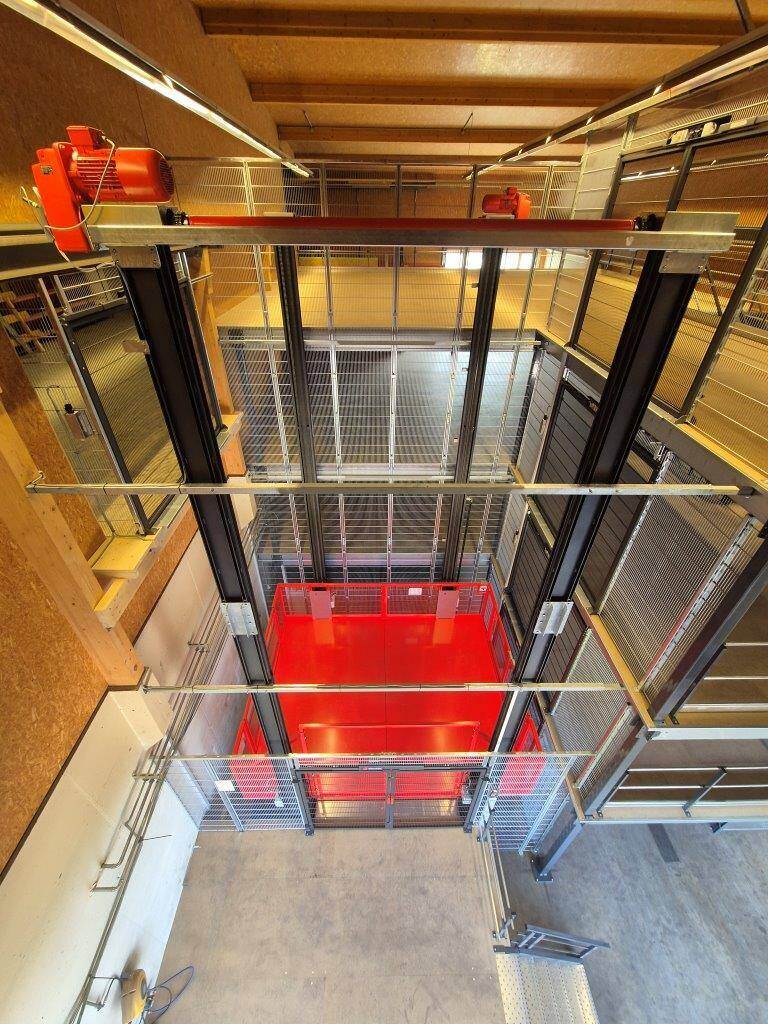

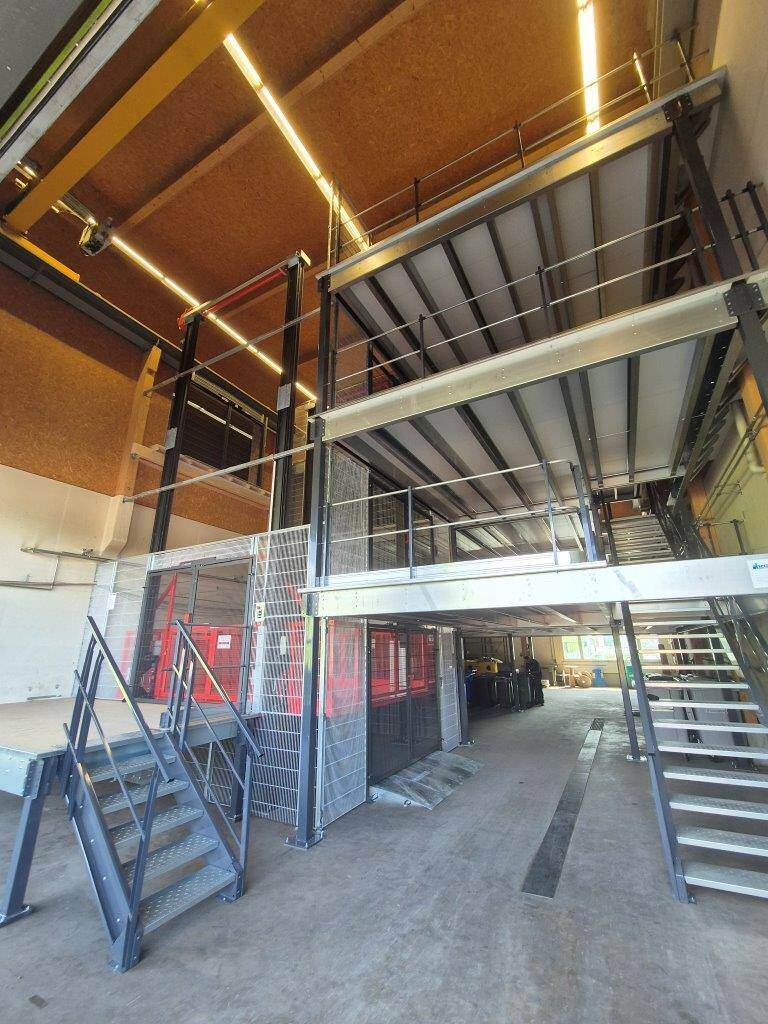

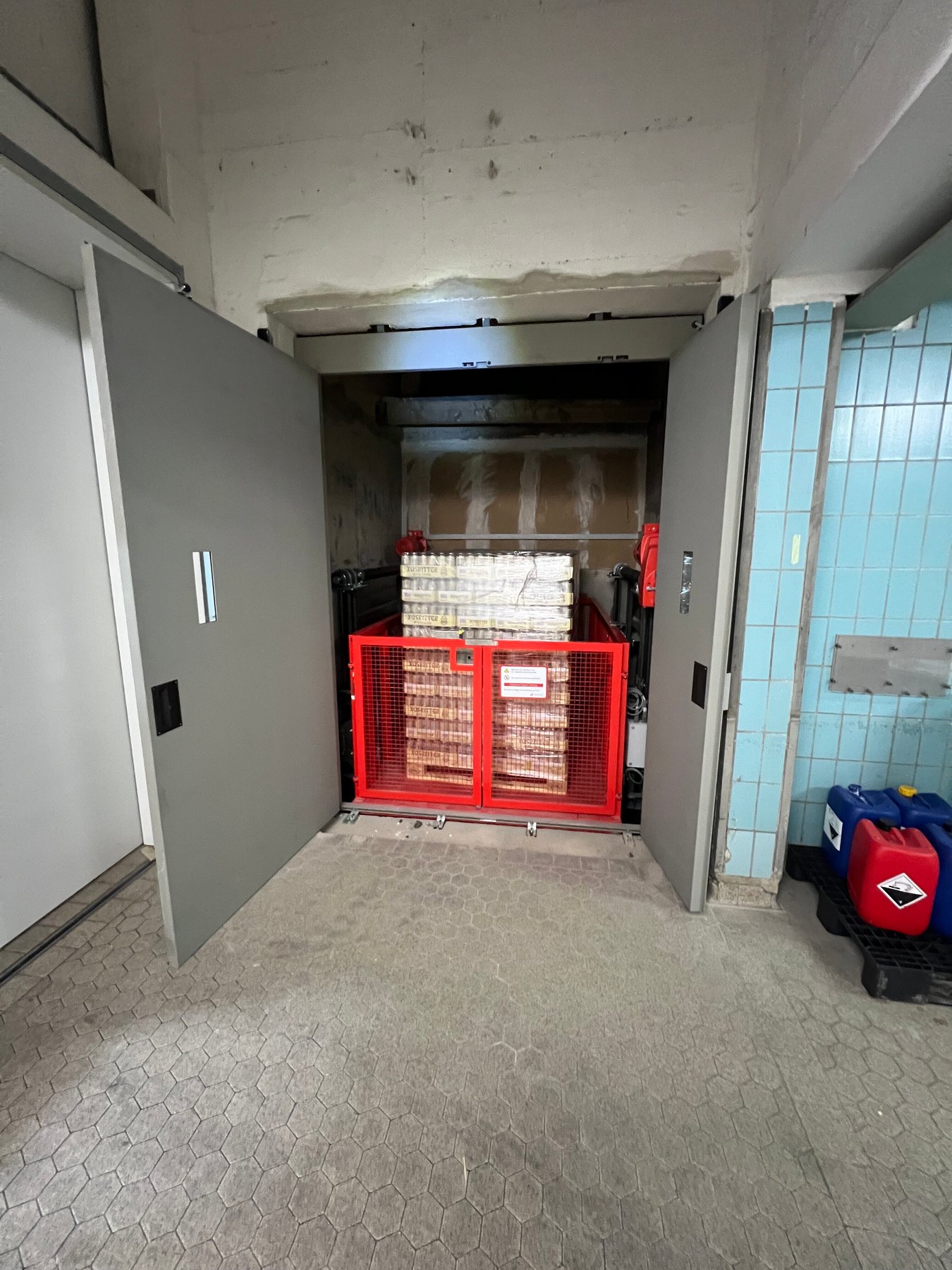

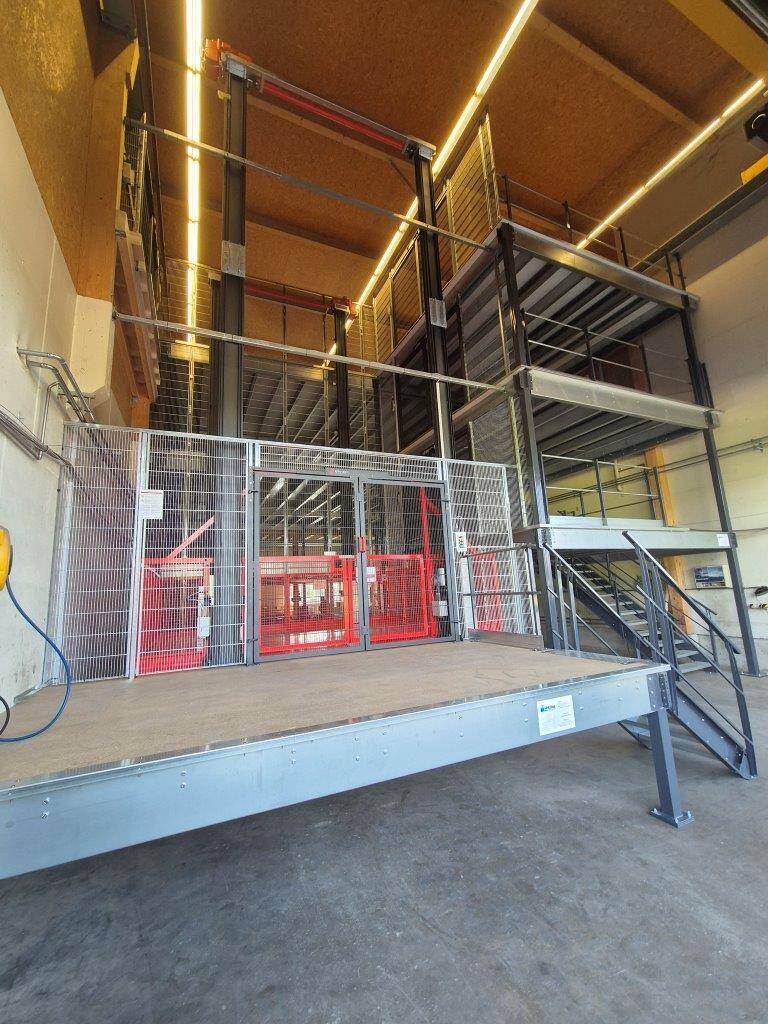

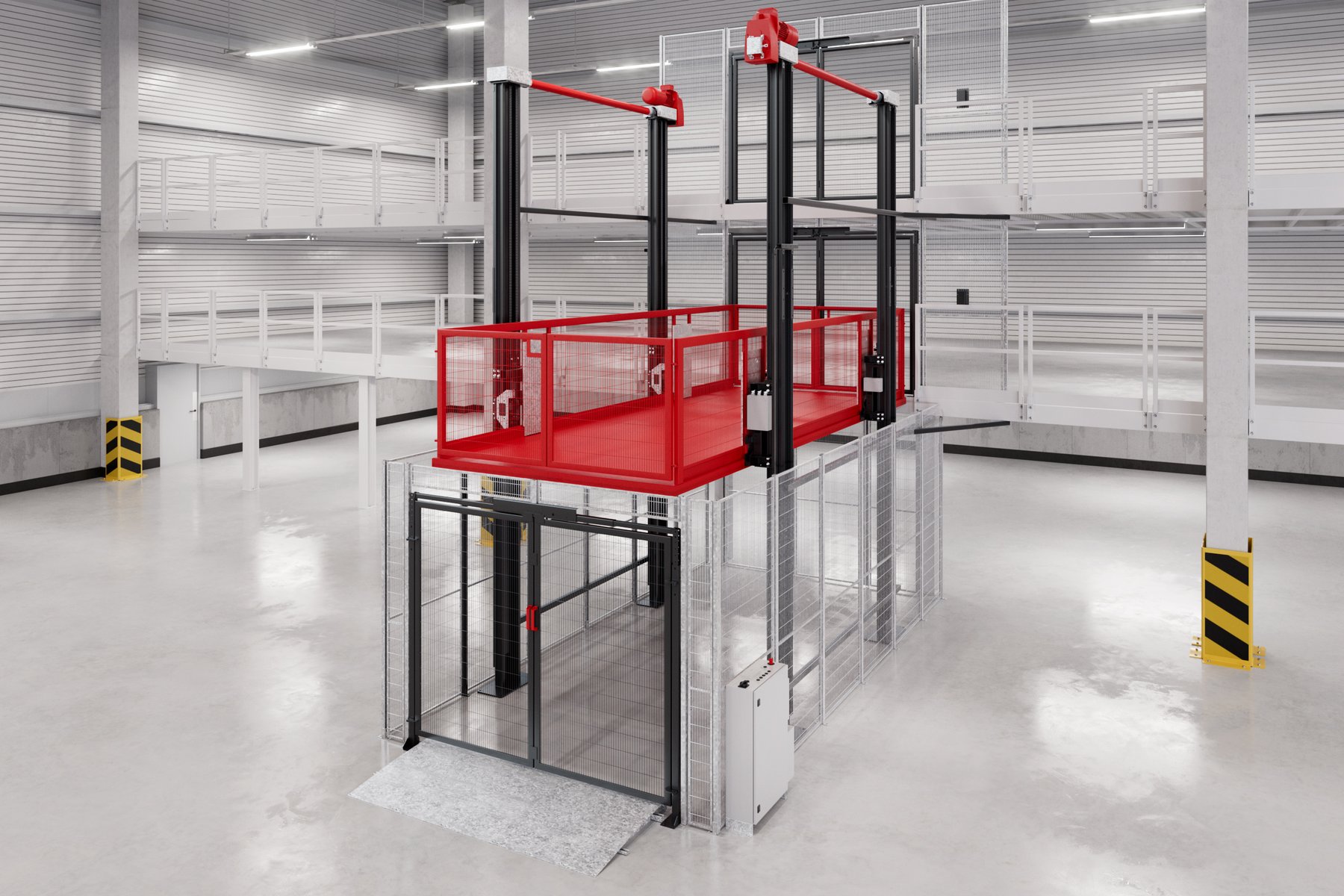

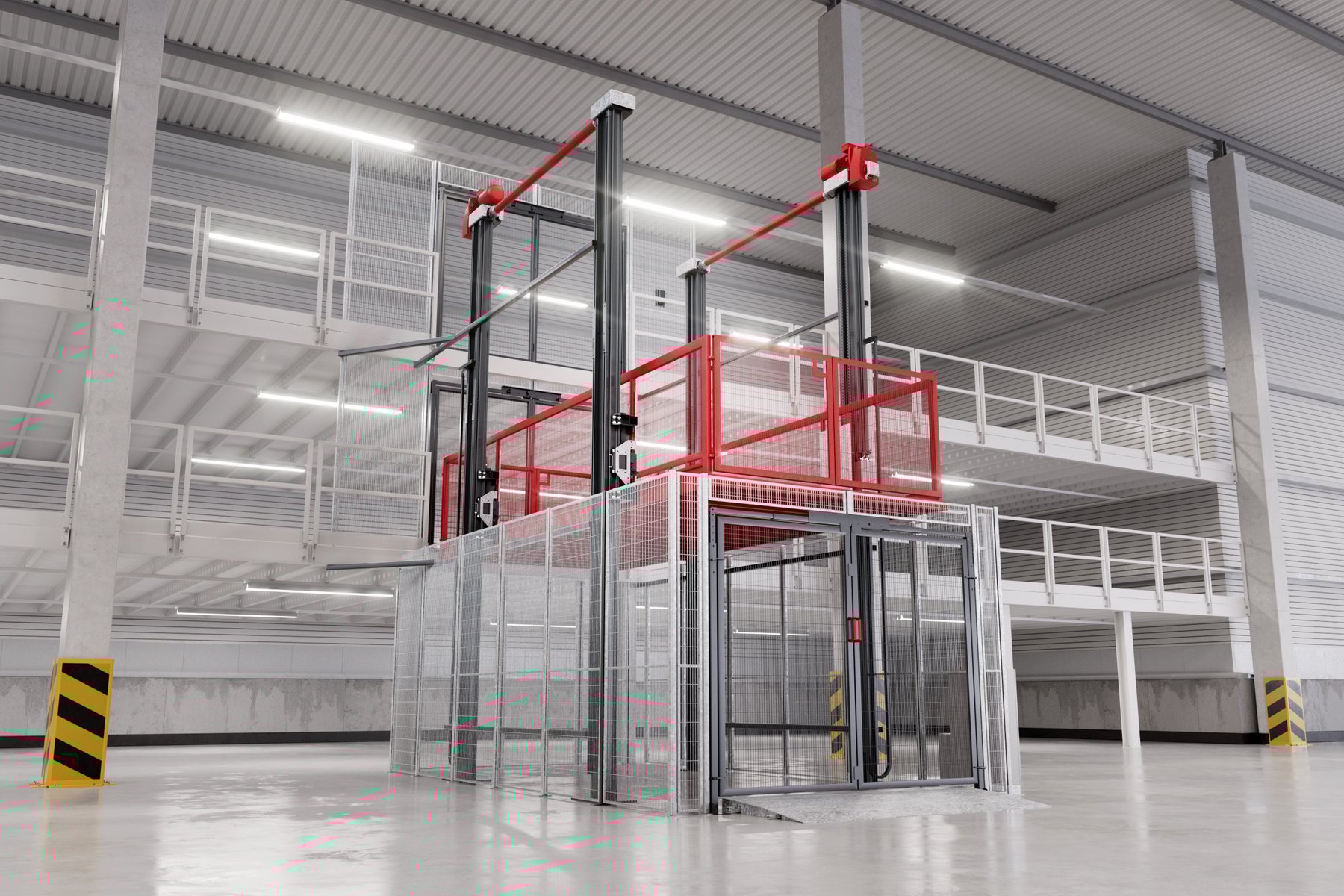

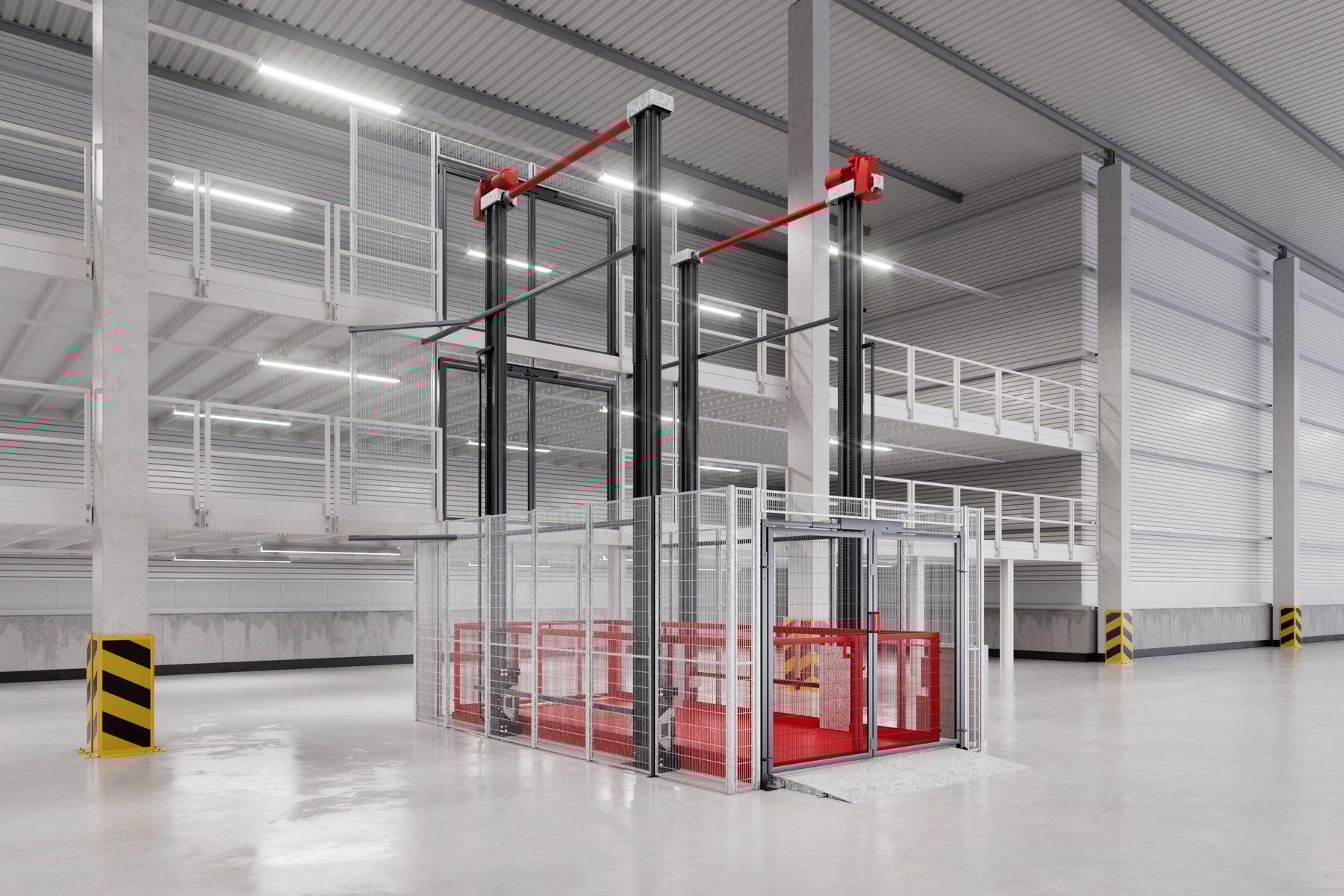

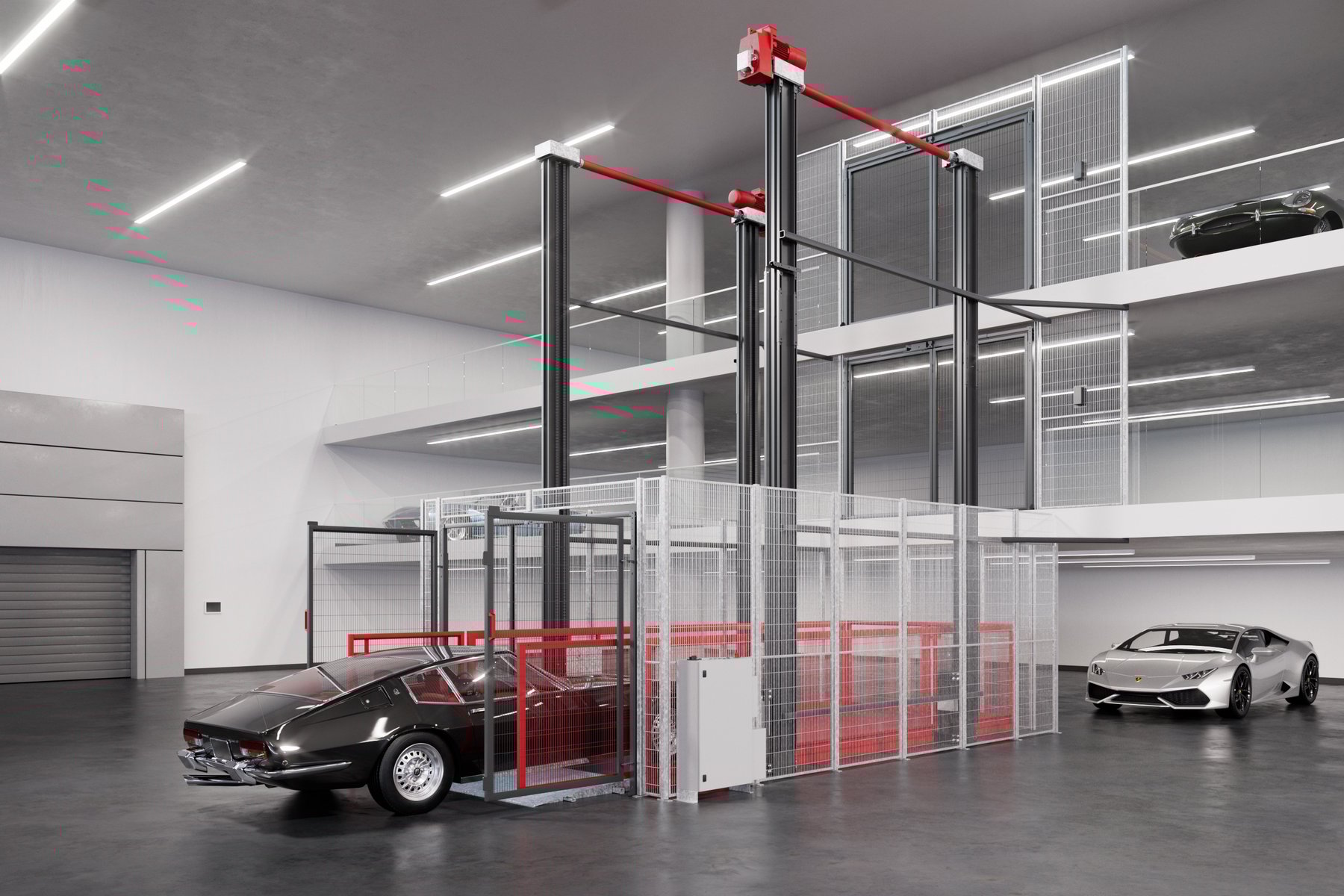

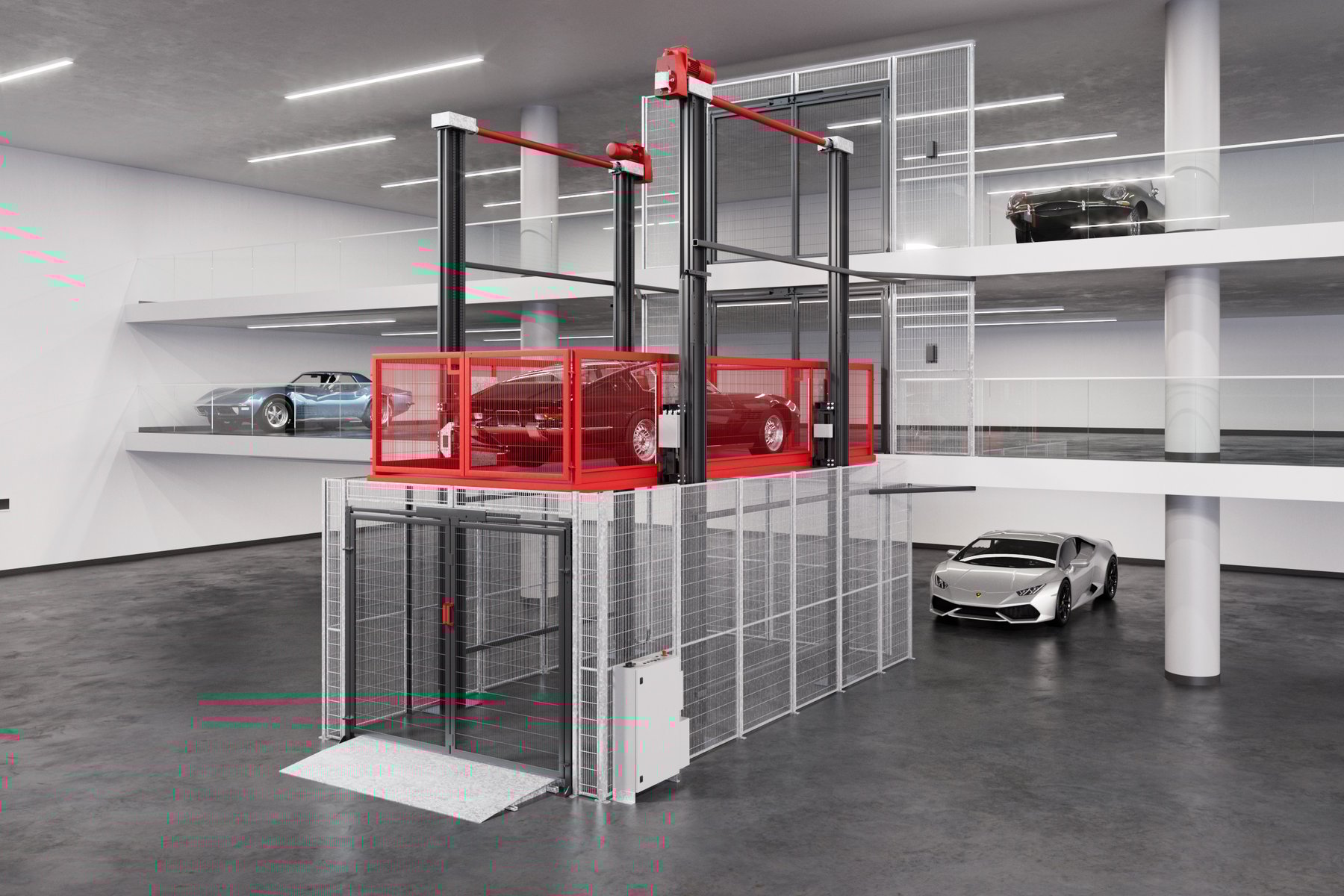

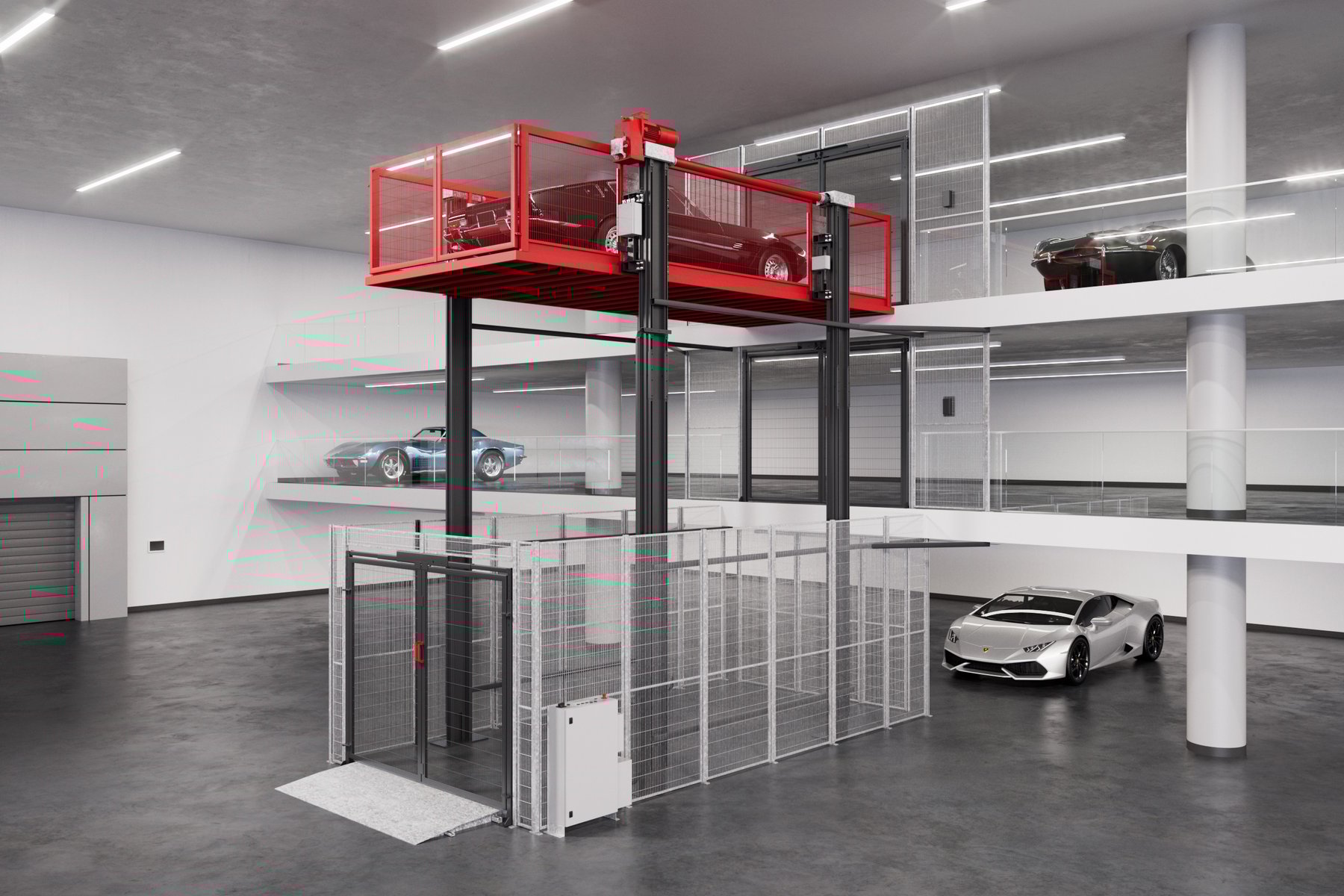

--- title: Lastenaufzug mit 4 Hubsäulen - elevatec QUAD description: Der elevatec Lastenaufzug an Hubsäulen ist ein modulares Hubsystem für alle Branchen. Dieser eignet sich zur Beförderung von Waren und Materialien. --- [Zum Hauptinhalt springen.](https://elevatec.ch/lastenaufzug-4-hubsaeulen-quad#main-content) [![elevatec](https://elevatec.ch/hs-fs/hubfs/logo.png?width=588&height=164&name=logo.png "elevatec")](https://elevatec.ch/) [![elevatec](https://elevatec.ch/hs-fs/hubfs/logo.png?width=588&height=164&name=logo.png "elevatec")](https://elevatec.ch/) - [Start](https://elevatec.ch) - [Lastenaufzug](https://elevatec.ch/lastenaufzug) - [Blog](https://elevatec.de/blog) - [Kontakt](https://elevatec.ch/lastenaufzug-4-hubsaeulen-quad#SectionContact) - [Deutsch – Schweiz](https://elevatec.ch/lastenaufzug-4-hubsaeulen-quad) - [English](https://elevatec.ch/en/freight-elevator-4-lifting-columns-quad) - [Français](https://elevatec.ch/fr/monte-charge-4-colonnes-de-levage-quad) Toggle Menu - [Deutsch – Schweiz](https://elevatec.ch/lastenaufzug-4-hubsaeulen-quad) - [English](https://elevatec.ch/en/freight-elevator-4-lifting-columns-quad) - [Français](https://elevatec.ch/fr/monte-charge-4-colonnes-de-levage-quad) Toggle Menu - [Start](https://elevatec.ch) - [Lastenaufzug](https://elevatec.ch/lastenaufzug) - [Blog](https://elevatec.de/blog) - [Kontakt](https://elevatec.ch/lastenaufzug-4-hubsaeulen-quad#SectionContact) ![aufzug-quad-white](https://elevatec.ch/hubfs/website-assets/images/icons/aufzug-quad-white.svg) ## QUAD ![TÜV geprüft](https://26870877.fs1.hubspotusercontent-eu1.net/hubfs/26870877/website-assets/images/tuev-sperrfangvorrichtung.webp) # Lastenaufzug mit 4 Hubsäulen #### Vier Hubsäulen für hohe Lasten und effizienten Transport. - 4000 kg Nutzlast - 12m Hubhöhe - Nenngeschwindigkeit 15m/min - Förderkorb individuell auf Maß - Pro Seite je eine Mastersäule mit Antrieb und eine Slavesäule - Auch für den Außeneinsatz bestellbar ### QUAD Der QUAD ist der starke Viersäulenlift für das Heben von bis zu 4000 kg Nutzlast. Die 4 Säulen ermöglichen den Einsatz großer Förderkorbflächen. Der selbsttragende Lift eignet sich zur Nutzung als Zwischenlager. Der Aufzug lässt sich trotz hoher Nutzlasten mit minimalen Eingriffen ins Gebäude nachrüsten und beschränkt sich lediglich auf einige Befestigungspunkte. Mit unseren Befestigungskits können auch Abstände von mehreren Metern überbrückt werden. Die Montage ist auch ohne Überfahrt möglich, durch den Hochbodenkorb wird lediglich eine kleine Grube von 120mm Tiefe oder alternativ eine optional lieferbare Rampe benötigt. Personen dürfen den Förderkorb lediglich zum Be- oder Entladen betreten. Beim Be- und Entladen von schweren Lasten und geöffneter Förderkorbtüre gleicht die Steuerung Höhenunterschiede durch Kettenlängung automatisch aus. ### QUAD A Die Liftlösung für den Transport von Automobilen. Der QUAD A ist die Viersäulenlift-Variante für den Automotive-Bereich. Der „Autolift“ ermöglicht Fahrzeugtransporte von bis zu 3000 kg Nutzlast. Optional können beide Varianten auch im Außenbereich eingesetzt werden. ## Visualisierung Lastenaufzug QUAD ### Bildergalerie [![Etagenheber quad](https://elevatec.ch/hs-fs/hubfs/website-assets/images/gallery/4-hubsaeulen/Quad_10_2023_final_01_0001.jpg?width=1800&height=1200&name=Quad_10_2023_final_01_0001.jpg)](https://elevatec.ch/hs-fs/hubfs/website-assets/images/gallery/4-hubsaeulen/Quad_10_2023_final_01_0001.jpg?width=1200&name=Quad_10_2023_final_01_0001.jpg) Etagenheber quad [![Hubsäulen Aufzug 4000kg](https://elevatec.ch/hs-fs/hubfs/website-assets/images/gallery/4-hubsaeulen/Quad_10_2023_final_01_0002.jpg?width=1800&height=1200&name=Quad_10_2023_final_01_0002.jpg)](https://elevatec.ch/hs-fs/hubfs/website-assets/images/gallery/4-hubsaeulen/Quad_10_2023_final_01_0002.jpg?width=1200&name=Quad_10_2023_final_01_0002.jpg) Hubsäulen Aufzug 4000kg [![Warenlift quad](https://elevatec.ch/hs-fs/hubfs/website-assets/images/gallery/4-hubsaeulen/Quad_10_2023_final_01_0004.jpg?width=1800&height=1200&name=Quad_10_2023_final_01_0004.jpg)](https://elevatec.ch/hs-fs/hubfs/website-assets/images/gallery/4-hubsaeulen/Quad_10_2023_final_01_0004.jpg?width=1200&name=Quad_10_2023_final_01_0004.jpg) Warenlift quad [![PKW Aufzug](https://elevatec.ch/hs-fs/hubfs/website-assets/images/gallery/4-hubsaeulen/auto/Quad_10_2023_PKWs_final_01_0001.jpg?width=1800&height=1200&name=Quad_10_2023_PKWs_final_01_0001.jpg)](https://elevatec.ch/hs-fs/hubfs/website-assets/images/gallery/4-hubsaeulen/auto/Quad_10_2023_PKWs_final_01_0001.jpg?width=1200&name=Quad_10_2023_PKWs_final_01_0001.jpg) PKW Aufzug [![Carlift](https://elevatec.ch/hs-fs/hubfs/website-assets/images/gallery/4-hubsaeulen/auto/Quad_10_2023_PKWs_final_01_0000.jpg?width=1800&height=1200&name=Quad_10_2023_PKWs_final_01_0000.jpg)](https://elevatec.ch/hs-fs/hubfs/website-assets/images/gallery/4-hubsaeulen/auto/Quad_10_2023_PKWs_final_01_0000.jpg?width=1200&name=Quad_10_2023_PKWs_final_01_0000.jpg) Carlift [![Oldtimeraufzug](https://elevatec.ch/hs-fs/hubfs/website-assets/images/gallery/4-hubsaeulen/auto/Quad_10_2023_PKWs_final_01_0002.jpg?width=1800&height=1200&name=Quad_10_2023_PKWs_final_01_0002.jpg)](https://elevatec.ch/hs-fs/hubfs/website-assets/images/gallery/4-hubsaeulen/auto/Quad_10_2023_PKWs_final_01_0002.jpg?width=1200&name=Quad_10_2023_PKWs_final_01_0002.jpg) Oldtimeraufzug ## Technische Daten zum QUAD Lastenaufzug - #### Antrieb - Nenngeschwindigkeit 15m/min - Duplex-Kettenantrieb mit 8-fachem Sicherheitsfaktor gemäß EN 81-31 - Flachgetriebe mit Bremsmotor, geeignet für Dauerlauf S1 - Frequenzgeregelter Soft-Start und -Stop - Hochleistungs-Stirnrad-Getriebe im geschlossenen Getriebegehäuse mit dauerhafter Ölschmierung - Antriebswelle mit zwei Kettenrädern je Säule zum Antrieb der Duplex-Ketten - Drehgeber zur permanenten Funktions- und Positionsüberwachung - Antriebsleistung Motor 4KW (2 x 4KW) - Hubsäule und Schlitten in der Farbe „Eisenglimmer matt“ DB703 - #### Förderkorb - Hochbodenkorb - 90mm hohe Stahlrahmenkonstruktion mit durchgehender Stahlauflage - Grube von 120mm Tiefe oder optional eine Rampe - Rahmengeländer aus Vierkant-Stahlrohr - Verriegelbare Türe(n) - einflügelig (1 oder 2 Seiten) - doppelflügelig (1 Seite) - je nach Konstellation sogar „über Eck“ - Sicherheitsschalter an den Türen (verhindert Fahrt bei nicht geschlossenen Türen) - hochwertig pulverbeschichtet in RAL 3028 „Reinrot“ - #### Einhausung und Geschosstüren - Ein- oder doppelflügelige Geschosstüren mit geschweißtem Stahlrohrrahmen und stabiler Gitterfüllung in DB 703 - Türverriegelung motorgetrieben mit elektrisch verriegelter Fehlschließsicherung und doppelter Überwachung (EU-Baumustergeprüft) - Einhausung mit massivem, verzinktem Maschinenschutzzaun aus dem elevatec-Baukasten 2.400 mm hoch (andere Maße möglich) mit Maschenweite 20 x 200 mm gemäß Maschinenrichtlinie 2006-42-EG, EN 81-31 - Maschinenschutzgitter und Stelen werden verzinkt - #### Elektroanschluss - Antriebsleistung Motor 2 x 4KW - Netzanschluss 3-phasig + N + PE 400V 50 Hz - Zuleitung 5 x 2,5mm² bis zum Schaltschrank inkl. 16 A CEE-Steckdose rot - Zuleitung muss separat über Fehlerschutzschalter (ABB Typ B 4P 40A 30mA) abgesichert werden. - Absicherung der Zuleitung mit Sicherungsautomat 4 polig, 16 Amper, Auslösecharakteristik C oder D - #### Bedienung - Automatische Nachregulierung der Förderkorbposition: beim Be- und Entladen mit schweren Lasten und geöffneter Korbtüre gleicht die Steuerung Höhenunterschiede aus (Kettenlängung). - Automatikbetrieb mit Ruf- und Sendesteuerung (Anlage fährt automatisch in das jeweilige Geschoss) - Bedienkästen in jedem Geschoss (mit Not-Aus) - Alle Bedienelemente mit Liftpositionserkennung (LED-Leuchte) - Schaltschrank mit Simatic-Touchpanel zur Steuerung und Rückmeldung des Betriebsstatus - Steuerung mit erweiterter Bedienung für unterwiesenes Personal - Abschließbarer Hauptschalter - Signalgeber für Signalton - #### Sicherheit - Elevatec-Sperrfangvorrichtung gemäß EN 81-50 und EN 81-20 (Sicherheitsbauteil EU-baumustergeprüft Tüv Süd) - Kettenspannungssensor - Permanente Überwachung der Liftposition durch Präzisionsmesssystem (Sicherheitsbauteil EU-baumustergeprüft) - Übergeschwindigkeitserkennung gemäß EN 81-31 - Sicherheitsendschalter - Messbolzen zur Überlasterkennung (ab 1.000 kg Nutzlast) - Motorgetriebenes Türschloss mit elektrisch verriegelter Fehlschließsicherung und doppelter Überwachung (Sicherheitsbauteil EU-baumustergeprüft) - Sicherheitsnetz zur Fixierung der Waren ## Projektbeispiele QUAD ### Bildergalerie [![Güteraufzug quad ](https://elevatec.ch/hs-fs/hubfs/website-assets/images/gallery/4-hubsaeulen/065213_Schneider%20Umweltservice%2c%20Volketswil_Lagerb%C3%BChne%20mit%20Warenlift_Foto%2011.jpg?width=768&height=1024&name=065213_Schneider%20Umweltservice%2c%20Volketswil_Lagerb%C3%BChne%20mit%20Warenlift_Foto%2011.jpg)](https://elevatec.ch/hs-fs/hubfs/website-assets/images/gallery/4-hubsaeulen/065213_Schneider%20Umweltservice%2c%20Volketswil_Lagerb%C3%BChne%20mit%20Warenlift_Foto%2011.jpg?width=1200&name=065213_Schneider%20Umweltservice,%20Volketswil_Lagerb%C3%BChne%20mit%20Warenlift_Foto%2011.jpg) Güteraufzug quad [![Güteraufzug quad 6 Haltestellen](https://elevatec.ch/hs-fs/hubfs/website-assets/images/gallery/4-hubsaeulen/065213_Schneider%20Umweltservice%2c%20Volketswil_Lagerb%C3%BChne%20mit%20Warenlift_Foto%2013.jpg?width=768&height=1024&name=065213_Schneider%20Umweltservice%2c%20Volketswil_Lagerb%C3%BChne%20mit%20Warenlift_Foto%2013.jpg)](https://elevatec.ch/hs-fs/hubfs/website-assets/images/gallery/4-hubsaeulen/065213_Schneider%20Umweltservice%2c%20Volketswil_Lagerb%C3%BChne%20mit%20Warenlift_Foto%2013.jpg?width=1200&name=065213_Schneider%20Umweltservice,%20Volketswil_Lagerb%C3%BChne%20mit%20Warenlift_Foto%2013.jpg) Güteraufzug quad 6 Haltestellen [![Güteraufzug 3000kg quad elevatec](https://elevatec.ch/hs-fs/hubfs/website-assets/images/gallery/4-hubsaeulen/065213_Schneider%20Umweltservice%2c%20Volketswil_Lagerb%C3%BChne%20mit%20Warenlift_Foto%2010.jpg?width=768&height=1024&name=065213_Schneider%20Umweltservice%2c%20Volketswil_Lagerb%C3%BChne%20mit%20Warenlift_Foto%2010.jpg)](https://elevatec.ch/hs-fs/hubfs/website-assets/images/gallery/4-hubsaeulen/065213_Schneider%20Umweltservice%2c%20Volketswil_Lagerb%C3%BChne%20mit%20Warenlift_Foto%2010.jpg?width=1200&name=065213_Schneider%20Umweltservice,%20Volketswil_Lagerb%C3%BChne%20mit%20Warenlift_Foto%2010.jpg) Güteraufzug 3000kg quad elevatec [![Lastenaufzug im Schacht](https://elevatec.ch/hs-fs/hubfs/website-assets/images/gallery/4-hubsaeulen/IMG_8825.jpg?width=1350&height=1800&name=IMG_8825.jpg)](https://elevatec.ch/hs-fs/hubfs/website-assets/images/gallery/4-hubsaeulen/IMG_8825.jpg?width=1200&name=IMG_8825.jpg) Lastenaufzug im Schacht ### Anfrage zum Lastenaufzug ## Andere Lastenaufzug-Varianten ![aufzug-mono](https://elevatec.ch/hubfs/website-assets/images/icons/aufzug-mono.svg) ### MONO ![MONO Lastenaufzug mit 1 Hubsäule](https://elevatec.ch/hs-fs/hubfs/website-assets/images/gallery/1-hubsaeule/Mono_FL_230821_final_01_0001-1.jpeg?width=800&height=533&name=Mono_FL_230821_final_01_0001-1.jpeg) #### 1 Hubsäule - 700 kg Nutzlast - 12m Hubhöhe - Nenngeschwindigkeit 15m/min [Mehr dazu](https://elevatec.ch/lastenaufzug-1-hubsaeule-mono) ![aufzug-twin](https://elevatec.ch/hubfs/website-assets/images/icons/aufzug-twin.svg) ### TWIN ![TWIN betretbarer Güteraufzug mit 2 Hubsäulen](https://elevatec.ch/hs-fs/hubfs/website-assets/images/gallery/2-hubsauelen/model-t/Twin_10_2023_final_01_0001-1.jpeg?width=800&height=533&name=Twin_10_2023_final_01_0001-1.jpeg) #### 2 Hubsäulen - 1500 kg Nutzlast - 12m Hubhöhe - Nenngeschwindigkeit 15m/min [Mehr dazu](https://elevatec.ch/lastenaufzug-2-hubsaeulen-twin) [« Zurück zur Übersicht](https://elevatec.ch/lastenaufzug) [Eine Frage stellen »](https://elevatec.ch/lastenaufzug-4-hubsaeulen-quad#SectionContactform) ### KONTAKT ### KONTAKT elevatec Schweiz Spezial AG Weberrütistraße 19 8833 Samstagern Schweiz [elevatec.ch](https://elevatec.ch) [info@elevatec.ch](mailto:info@elevatec.ch) +49‭ ‬2405‭ ‬64579-0 [![elevatec](https://elevatec.ch/hubfs/logo.png)](https://elevatec.ch) - ©‭ ‬Copyright 2026‭ elevatec GmbH - [Datenschutz](https://elevatec.ch/datenschutz) - [Impressum](https://elevatec.ch/impressum) - [AGB](https://elevatec.ch/hubfs/website-assets/downloads/AGB-Elevatec-v1-2023.pdf) [![elevatec](https://elevatec.ch/hubfs/logo.png)](https://elevatec.ch) © 2026 elevatec GmbH Return to top
