Monte-charge avec 2 colonnes de levage

Les différentes possibilités d'agencement des colonnes de levage en font une machine polyvalente et flexible.

1500 kg charge utile
12m de hauteur de levage
Vitesse nominale 15m/min
Portes de panier individuelles
Différentes possibilitées du positionnement des colonnes de levage
Le cas échéant, avec panier à fond plat 15 mm
Peut également être utilisé à l'extérieur

Le TWIN est l'ascenseur modulaire à deux colonnes avec une charge utile allant jusqu'à 1500 kg, qui s'adapte de manière flexible aux exigences de l'environnement grâce aux différentes possibilités de disposition des colonnes de levage.

L'ascenseur peut être installé ultérieurement avec une intervention minimale dans le bâtiment et se limite à quelques points de fixation. Le montage est également possible sans passage, pour le panier à fond haut, seule une petite fosse de 120 mm de profondeur ou, en alternative, une rampe disponible en option est nécessaire.

Nos kits de fixation permettent de couvrir des distances de plusieurs mètres.

Lors du chargement et du déchargement de charges lourdes et lorsque la porte de la cabine est ouverte, la commande compense automatiquement les différences de hauteur en allongeant la chaîne. Les personnes ne sont autorisées à pénétrer dans la cage du convoyeur que pour charger ou décharger.

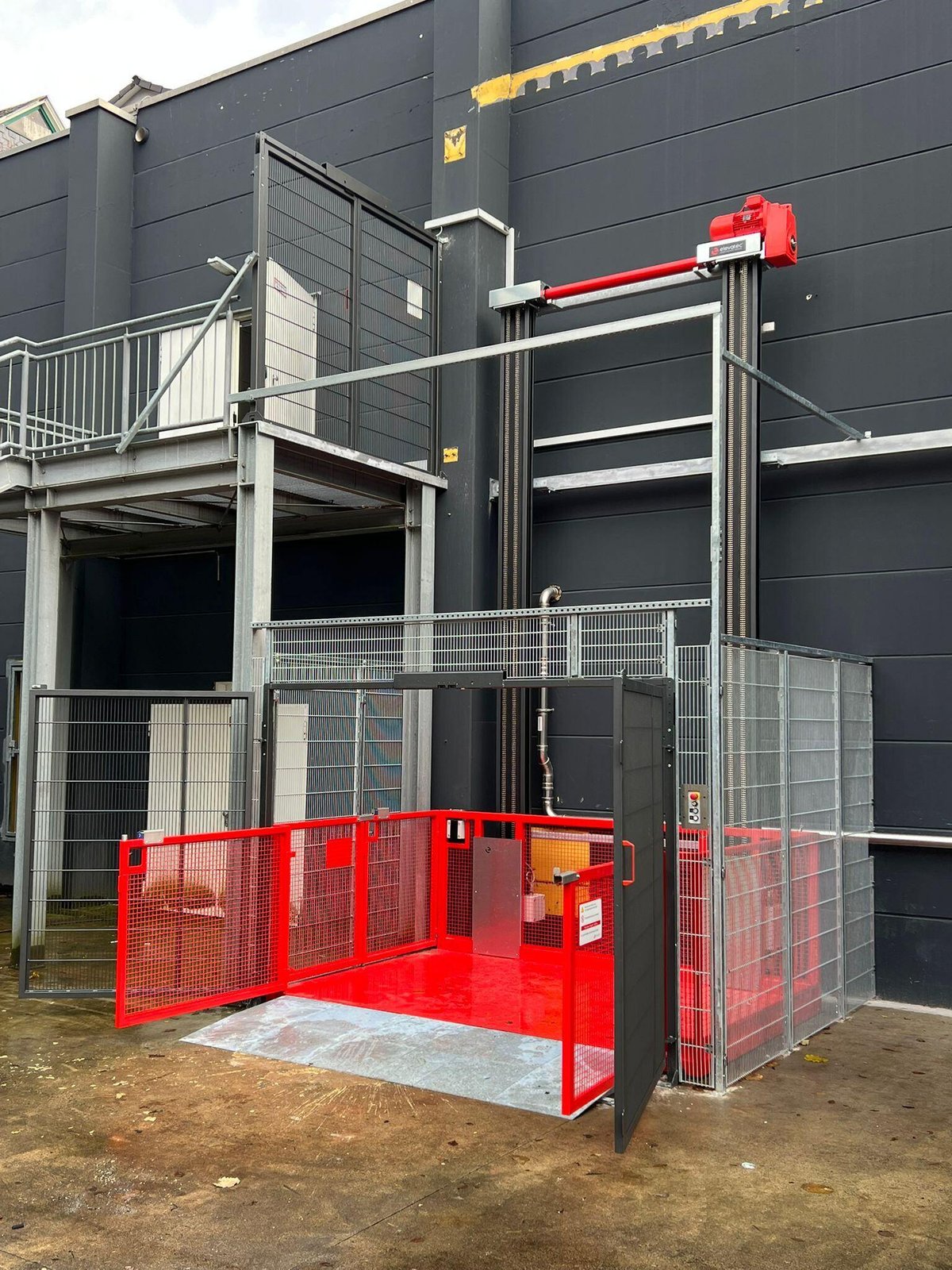

En option, le twin peut également être utilisé à l'extérieur.

TWIN S

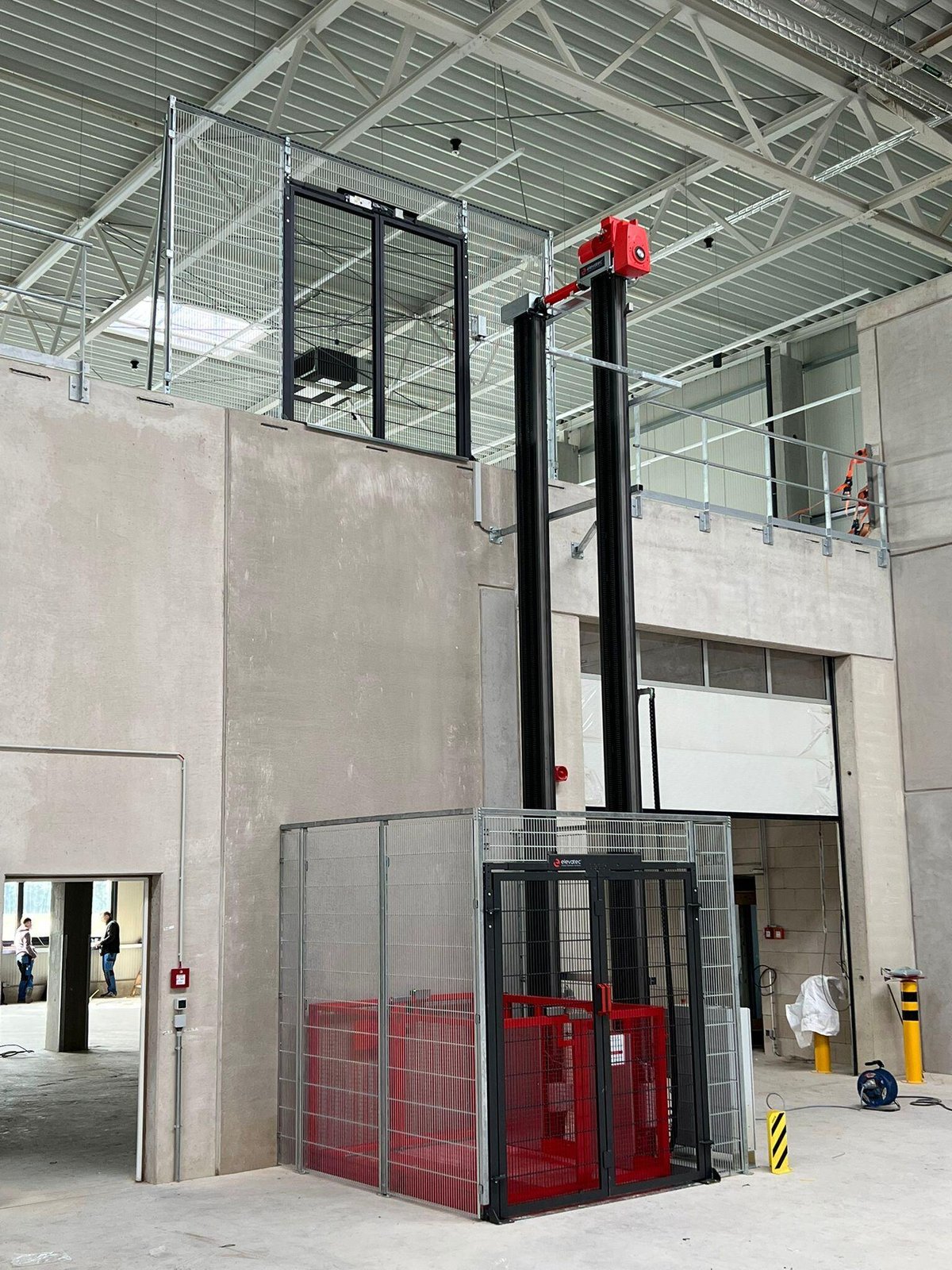

L'élévateur classique à deux colonnes avec une colonne maître et une colonne esclave. La colonne motrice est reliée à la deuxième colonne par un arbre. Les colonnes sont généralement placées sur un côté longitudinal de la cage de transport. Cette variante est optimale pour un emplacement sur un mur ou une scène.

TWIN T

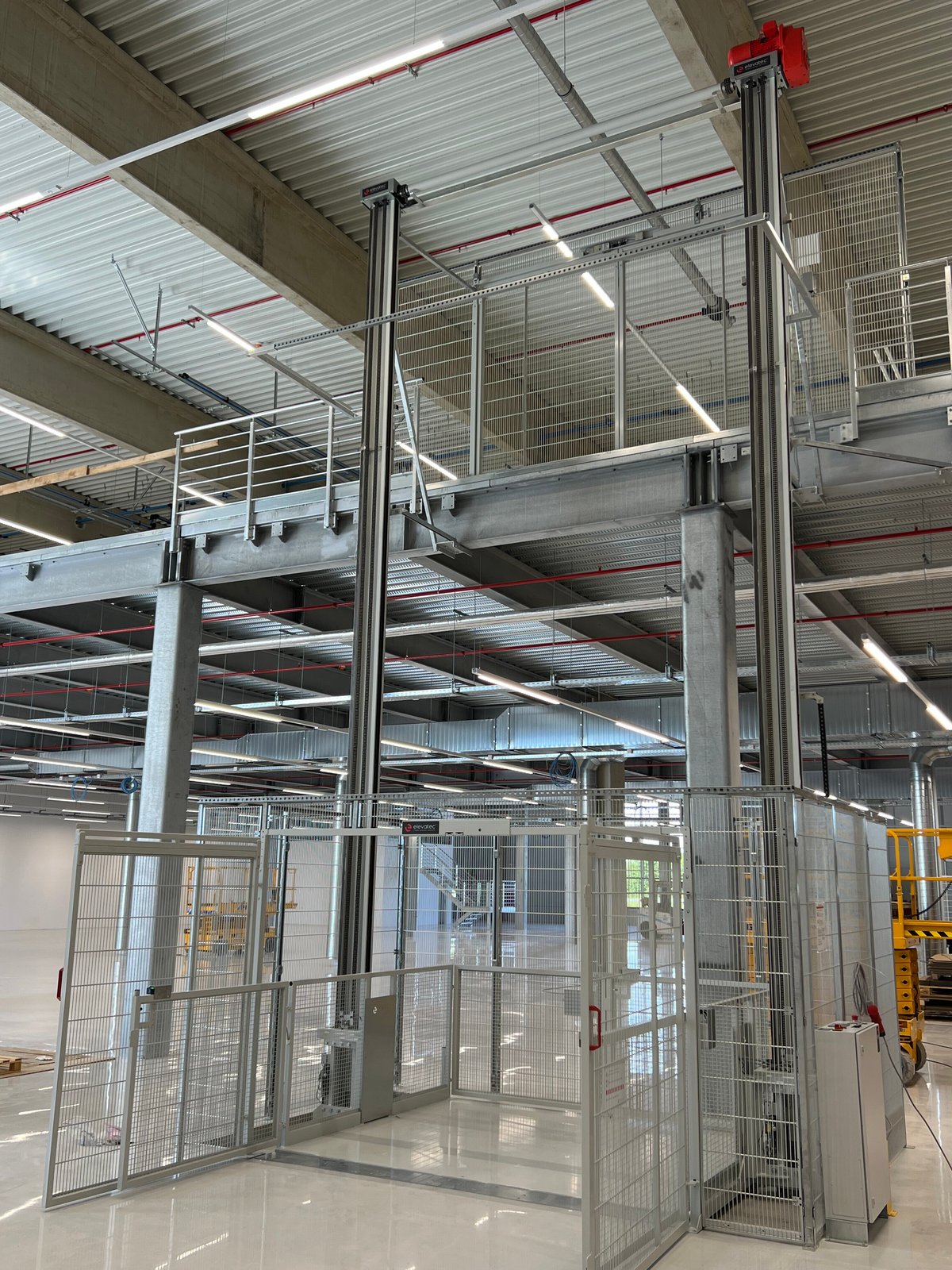

Dans le cas de l'élévateur autoportant à deux colonnes, l'arbre auquel sont reliées les colonnes maître et esclave est guidé à environ 2100 mm au-dessus du fond de la cage. C'est la variante pour les situations de montage difficiles avec suffisamment de place.

Données techniques du monte-charge TWIN

Entraînement
- Vitesse nominale 15m/min
- Entraînement par chaîne duplex avec facteur de sécurité 8 selon EN 81-31
- Réducteur plat avec moteur-frein, adapté à la marche continue S1
- Démarrage et arrêt progressifs à régulation de fréquence
- Réducteur à engrenages hélicoïdaux haute performance dans un carter d'engrenages fermé avec lubrification permanente à l'huile
- Arbre d'entraînement avec deux pignons à chaîne par colonne pour l'entraînement des chaînes duplex
- Codeur rotatif pour la surveillance permanente du fonctionnement et de la position
- Puissance d'entraînement du moteur 4KW (2 x 4KW TWIN F)
- Colonne de levage et chariot en couleur « fer micacé mat » DB703
Panier de transport
- - Panier à fond plat

    Fond en acier massif de 15 mm

    Pas de fosse ou rampe nécessaire

    Garde-corps du cadre en tube d'acier carré

    Bord biseauté pour faciliter la montée sur le panier de transport

    Porte(s) verrouillable(s)

    à un seul vantail (1 ou 2 côtés)

    à double battant (1 côté)

    interrupteur de sécurité sur la porte du panier (empêche le déplacement si les portes ne sont pas fermées)

    revêtement par poudre de haute qualité en RAL 3028 "rouge pur"
Enclos et portes d'étage
- Portes d'étage à un ou deux vantaux avec cadre en tube d'acier soudé et remplissage grillagé stable en DB 703
- Verrouillage de porte motorisé avec sécurité contre les défauts de fermeture verrouillée électriquement et double surveillance (homologué UE)
- Enceinte avec clôture de protection des machines massive et galvanisée du système modulaire elevatec hauteur 2.400 mm (autres dimensions possibles) avec mailles de 20 x 200 mm selon la directive sur les machines 2006-42-CE, EN 81-31
- Les grilles de protection des machines et les poteaux sont galvanisés
Raccordement électrique
- Puissance d'entraînement du moteur 4KW (Twin F 2 x 4KW)
- Raccordement au réseau triphasé + N + PE 400V 50 Hz
- Câble d'alimentation 5 x 2,5mm² jusqu'à l'armoire électrique, prise CEE 16 A rouge incluse
- La ligne d'alimentation doit être protégée séparément par un disjoncteur différentiel (ABB type B 4P 40A 30mA)
- Protection de la ligne d'alimentation par un disjoncteur 4 pôles, 16 ampères, caractéristique de déclenchement C ou D
Commande
- Réajustement automatique de la position de la cage de transport : lors du chargement et du déchargement de charges lourdes et lorsque la porte de la cage est ouverte, la commande compense les différences de hauteur (allongement de la chaîne)
- Fonctionnement automatique avec commande d'appel et d'émission (l'installation se rend automatiquement à l'étage correspondant)
- Boîtiers de commande à chaque étage (avec arrêt d'urgence)
- Tous les éléments de commande avec détection de la position de l'ascenseur (lampe LED)
- Armoire de commande avec écran tactile Simatic pour la commande et le retour d'information sur l'état de fonctionnement
- Commande avec utilisation étendue pour le personnel instruit
- Interrupteur principal verrouillable
- Transmetteur de signaux pour signal acoustique
Sécurité
- Dispositif de blocage Elevatec conforme aux normes EN 81-50 et EN 81-20 (composant de sécurité homologué par l'UE Tüv Süd)
- Capteur de tension de la chaîne
- Surveillance permanente de la position de l'ascenseur par un système de mesure de précision (composant de sécurité homologué par l'UE)
- Détection de survitesse selon EN 81-31
- Interrupteur de fin de course de sécurité
- Axes de mesure pour la détection de surcharge (à partir de 1.000 kg de charge utile)
- Serrure de porte motorisée avec sécurité contre les erreurs de fermeture verrouillée électriquement et double surveillance (composant de sécurité homologué par l'UE)
- Filet de sécurité pour fixer les marchandises
