Monte-charge avec 1 colonne de levage

L'élévateur rapide et fiable à une colonne. Optimal pour les palettes et les chariots à roulettes.

700 kg de charge utile
12m de hauteur de levage
Vitesse nominale 15m/min
Taille de panier standard
Portes du panier personnalisées

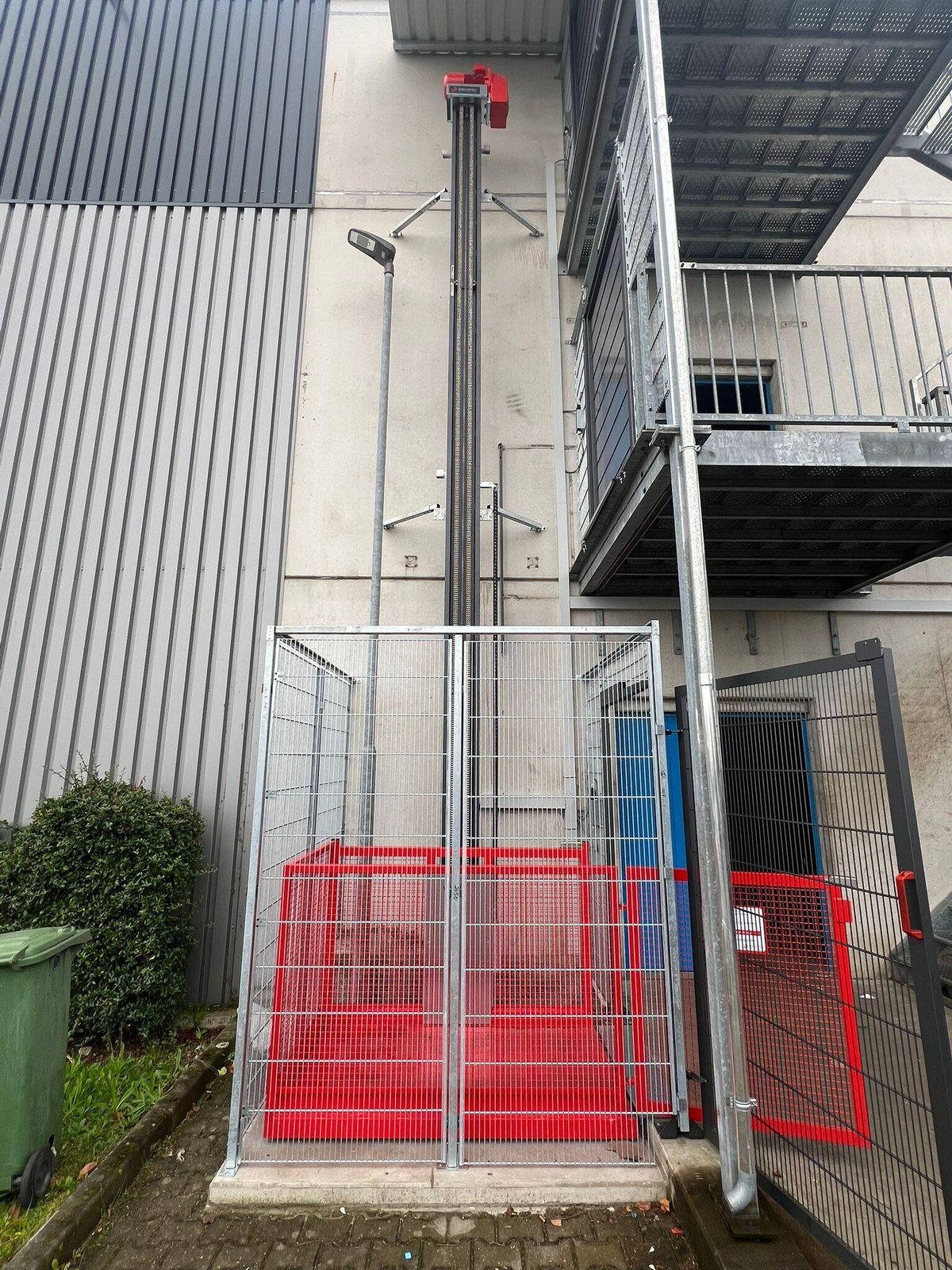

Peut également être utilisé à l'extérieur

Le MONO est un élévateur rapide et fiable à une colonne, entraîné par chaîne, avec une charge utile allant jusqu'à 700 kg pour le transport de marchandises et de biens.

La taille standard de la cage de transport est optimisée pour les palettes et les chariots, mais des cages de transport sur mesure sont également réalisables. Dans la variante à fond plat (15 mm), aucune fosse ni rampe n'est nécessaire.

L'ascenseur peut être installé ultérieurement avec une intervention minimale dans le bâtiment et se limite à quelques points de fixation.

La colonne élévatrice peut être fixée à un mur, à une colonne, à une plate-forme en acier ou à une étagère. Nos kits de fixation permettent de couvrir des distances de plusieurs mètres.

Lors du chargement et du déchargement de charges lourdes et lorsque la port de la cage d'ascenseur est ouverte, la commande compense automatiquement les différences de hauteur d'allongement de la chaine. Les personnes ne sont autorisées à pénétrer dans la cage du convoyeur que pour charger ou décharger.

Données techniques du monte-charge MONO

Entraînement
- Vitesse nominale 15m/min
- Entraînement par chaîne duplex avec facteur de sécurité 8 selon EN 81-31
- Réducteur plat avec moteur-frein, adapté à la marche continue S1
- Démarrage et arrêt progressifs à régulation de fréquence
- Réducteur à engrenages hélicoïdaux haute performance dans un carter d'engrenages fermé avec lubrification permanente à l'huile
- Arbre d'entraînement avec deux pignons à chaîne par colonne pour l'entraînement des chaînes duplex
- Codeur rotatif pour la surveillance permanente du fonctionnement et de la position
- Puissance d'entraînement du moteur 4KW
- Colonne de levage et chariot en couleur « fer micacé mat » DB703

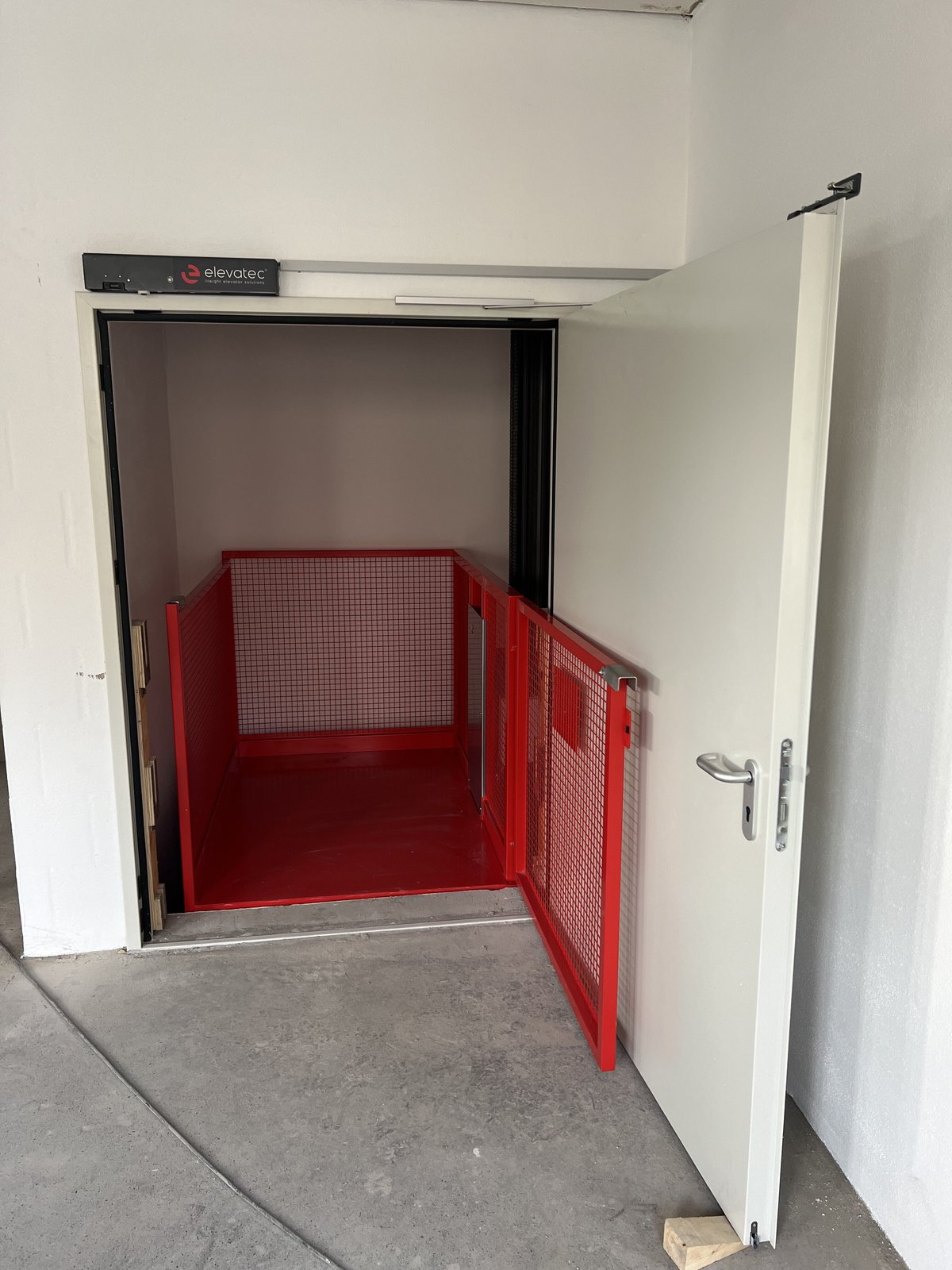

Panier de transport
- Panier à fond plat (500kg)
  - Fond en acier massif de 15 mm
  - Fosse pas nécessaire
  - Garde-corps du cadre en tube d'acier carré
  - Bord biseauté pour faciliter la montée sur le panier de transport
  - Porte(s) verrouillable(s)

    à un seul vantail (1 ou 2 côtés)

    à double battant (1 côté)
  - interrupteur de sécurité sur la porte du panier (empêche le déplacement si les portes ne sont pas fermées)
  - revêtement par poudre de haute qualité en RAL 3028 "rouge pur"
- Panier à fond haut (700kg)
  - Cadre en acier de 90 mm de haut avec support continu en acier
  - Fosse de 120mm ou rampe
  - Garde-corps du cadre en tube d'acier carré
  - porte(s) verrouillable(s)

    à un seul vantail (1 ou 2 côtés)

    à double battant (1 côté)

    selon la constellation, même « en angle »
  - interrupteur de sécurité sur les portes (empêche le déplacement si les portes ne sont pas fermées)
  - revêtement par poudre de haute qualité en RAL 3028 «rouge pur»

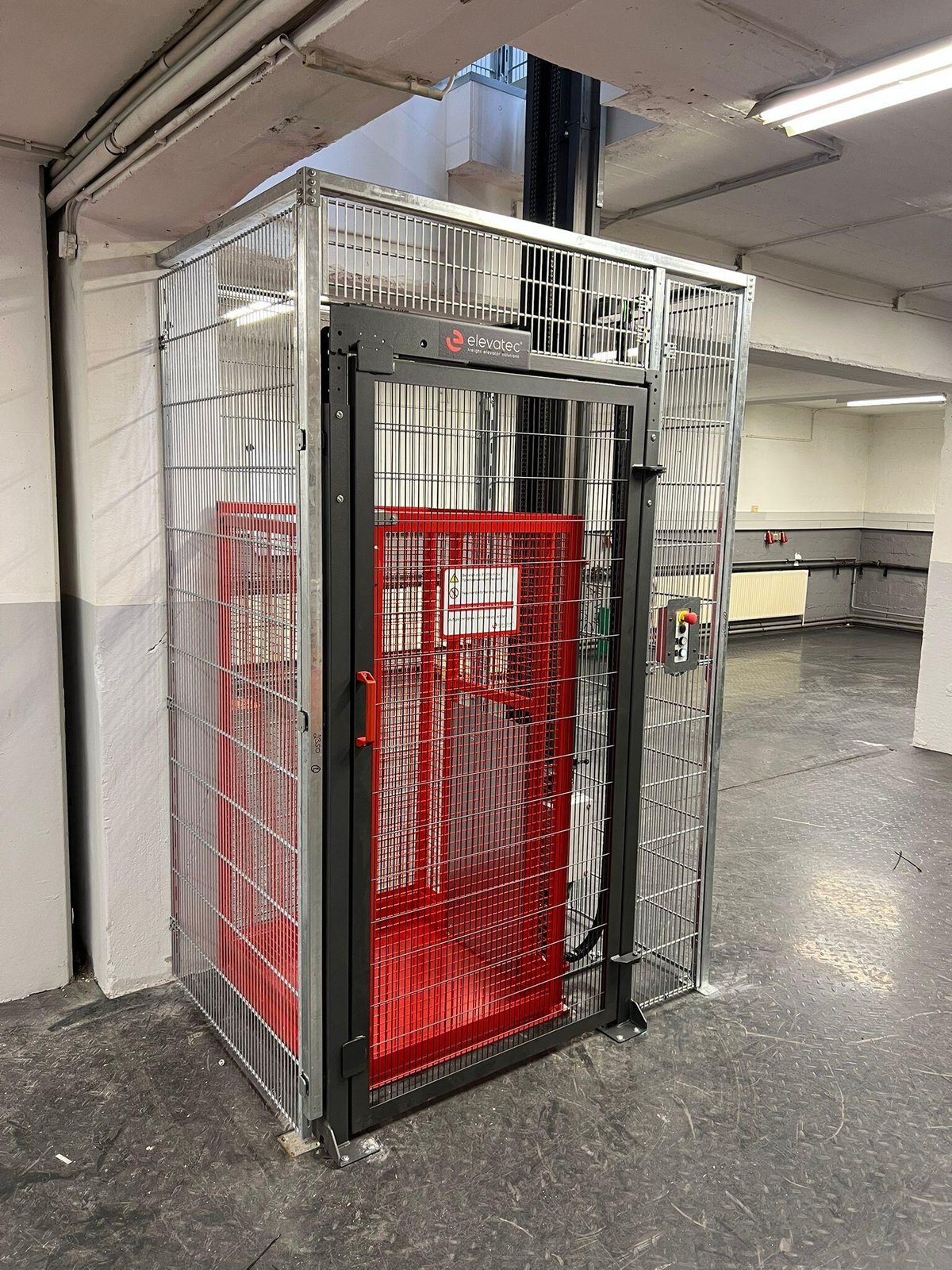

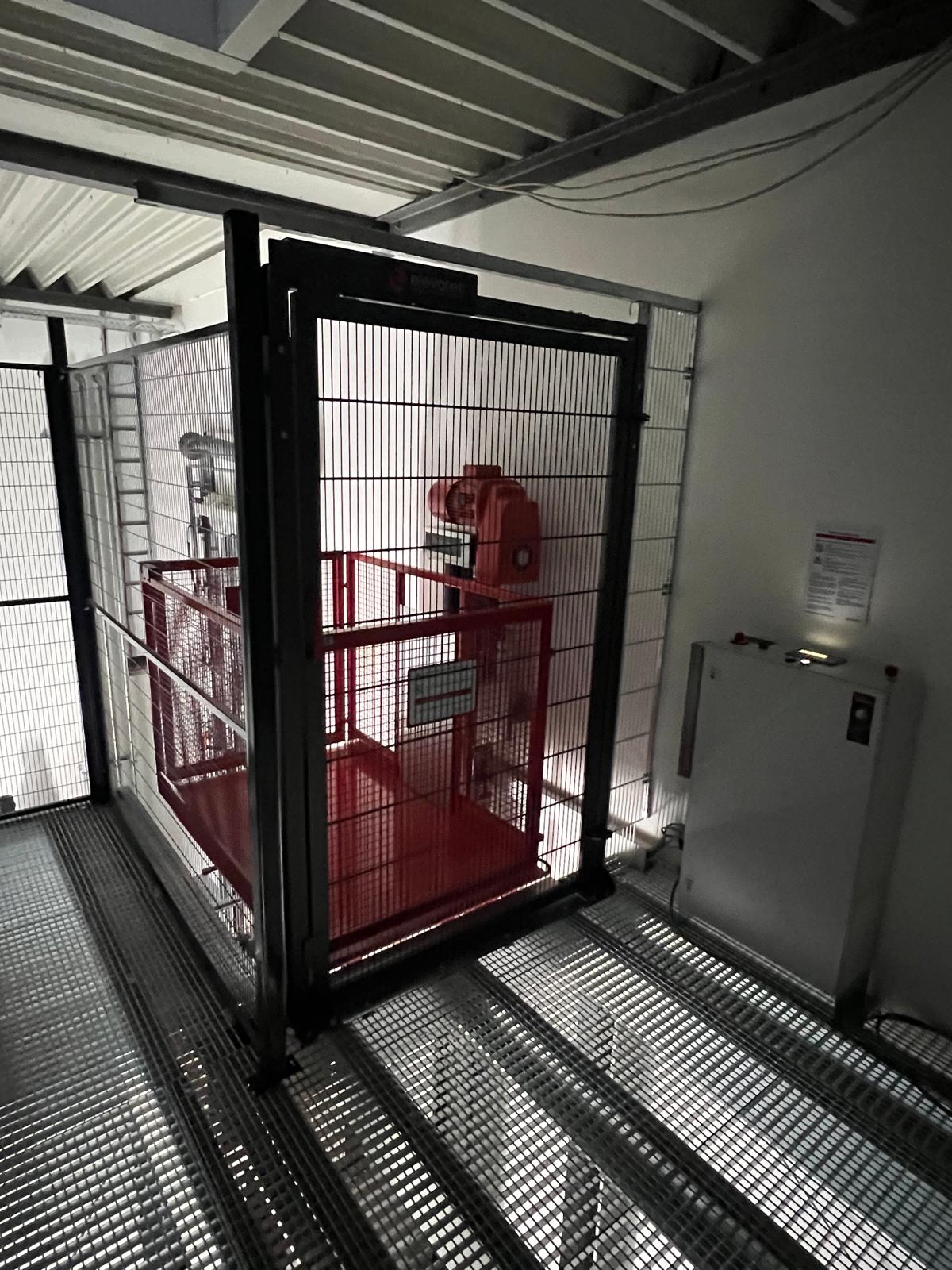

Enclos et portes d'étage
- Portes d'étage à un ou deux vantaux avec cadre en tube d'acier soudé et remplissage grillagé stable en DB 703
- Verrouillage de porte motorisé avec sécurité contre les défauts de fermeture verrouillée électriquement et double surveillance (homologué UE)
- Enceinte avec clôture de protection des machines massive et galvanisée du système modulaire elevatec hauteur 2.400 mm (autres dimensions possibles) avec mailles de 20 x 200 mm selon la directive sur les machines 2006-42-CE, EN 81-31
- Les grilles de protection des machines et les poteaux sont galvanisés
Raccordement électrique
- Puissance d'entraînement du moteur 4KW
- Raccordement au réseau triphasé + N + PE 400V 50 Hz
- Câble d'alimentation 5 x 2,5mm² jusqu'à l'armoire électrique, prise CEE 16 A rouge incluse
- La ligne d'alimentation doit être protégée séparément par un disjoncteur différentiel (ABB type B 4P 40A 30mA)
- Protection de la ligne d'alimentation par un disjoncteur 4 pôles, 16 ampères, caractéristique de déclenchement C ou D
Commande
- Réajustement automatique de la position de la cage de transport : lors du chargement et du déchargement de charges lourdes et lorsque la porte de la cage est ouverte, la commande compense les différences de hauteur (allongement de la chaîne)
- Fonctionnement automatique avec commande d'appel et d'émission (l'installation se rend automatiquement à l'étage correspondant)
- Boîtiers de commande à chaque étage (avec arrêt d'urgence)
- Tous les éléments de commande avec détection de la position de l'ascenseur (lampe LED)
- Armoire de commande avec écran tactile Simatic pour la commande et le retour d'information sur l'état de fonctionnement
- Commande avec utilisation étendue pour le personnel instruit
- Interrupteur principal verrouillable
- Transmetteur de signaux pour signal acoustique
Sécurité
- Dispositif de blocage Elevatec conforme aux normes EN 81-50 et EN 81-20 (composant de sécurité homologué par l'UE Tüv Süd)
- Capteur de tension de la chaîne
- Surveillance permanente de la position de l'ascenseur par un système de mesure de précision (composant de sécurité homologué par l'UE)
- Détection de survitesse selon EN 81-31
- Interrupteur de fin de course de sécurité
- Axes de mesure pour la détection de surcharge (à partir de 1.000 kg de charge utile)
- Serrure de porte motorisée avec sécurité contre les erreurs de fermeture verrouillée électriquement et double surveillance (composant de sécurité homologué par l'UE)
- Filet de sécurité pour fixer les marchandises
